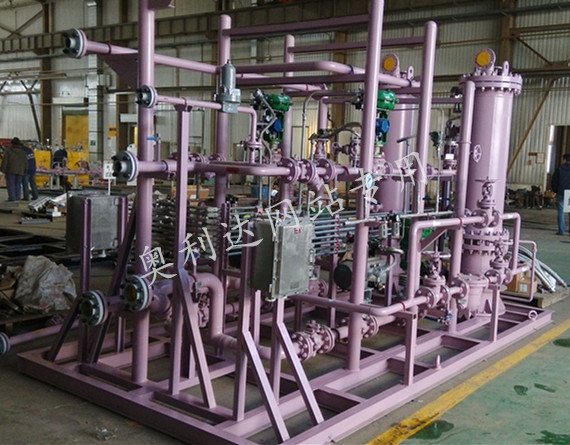

液氯气化器

一．工作原理：

该蒸汽加热器系列液氯汽化器主要由盘管和列管两部分组成，列管式蒸汽加热器位于汽化器的底部，浸没在水中。蒸汽加热器加热汽化器筒体内的水，使之稳定在设定的范围内（通常为80±2.5℃）。蒸汽经换热后变成冷凝水由疏水器排出。液氯则通过过滤器后由汽化内器碳钢盘管通过，吸收温水中的热量后汽化并过热，避免三氯化氮集聚，经过气液分离器脱去雾滴后输入后方管网。

蒸汽用量由该进口管路上安装的气动调节阀进行控制，根据检测到的水温信号传到控制系统，再用控制系统反馈出控制信号调节调节阀的开度，此种控制反应速度快，且阀门的开度能根据水温做连续调节，调节的精度高。

当水温低于用户设定下线点（通常为75℃）时，装设在液氯进口管路上的电磁阀自动关闭以防低温过液。

当水位低于用户设定的下线点时，无论水温高低，电加热器均停止加热以防止干烧。汽化器上装有~阀泄压装置，避免设备超压，同时设有水位、水温及液氯进出口压力现场显示仪表。

二.技术特点：

1)换热器由天津市特种设备监督检验技术研究院监制

2)防爆电器由化工部电气仪表防保质量检测中心监测

3)由于液氯特殊的物理及化学性质，盘管采用优质碳钢，延长设备使用寿命，避免盘管腐蚀破裂。蒸汽加热器则为0Cr8Ni9不锈钢材质，降低蒸汽高速流动冲撞管壁的危险。

4)设有~连锁防护防止过液

5)内置气液分离器及排污装置，定期排污

6)汽化器换热管采用了多重盘管排列技术，设备体积小，降低了生产成本，减小了安装空间，为用户创造隐形价值

7)比同类产品更大的换热面积可使汽化器在较低的水温下工作，液氯快速汽化避免三氯化氮在设备内集聚。

三.技术参数：

1)气化能力：50-600 kg/h

2)蒸汽用量：30-500 kg/h

3)控制方式：全自动

4)工作水温： 80±2.5℃

5)气化出口温度：20℃

6)设计压力： 1.5MPa

7)~阀起跳压 力：1.4 MPa

~连锁点： 水浴温度低限,水浴温度高限,气化器出口温度低限,液氯出口液位高限

8)报警方式：声光报警

9)电源：220V/50HZ
